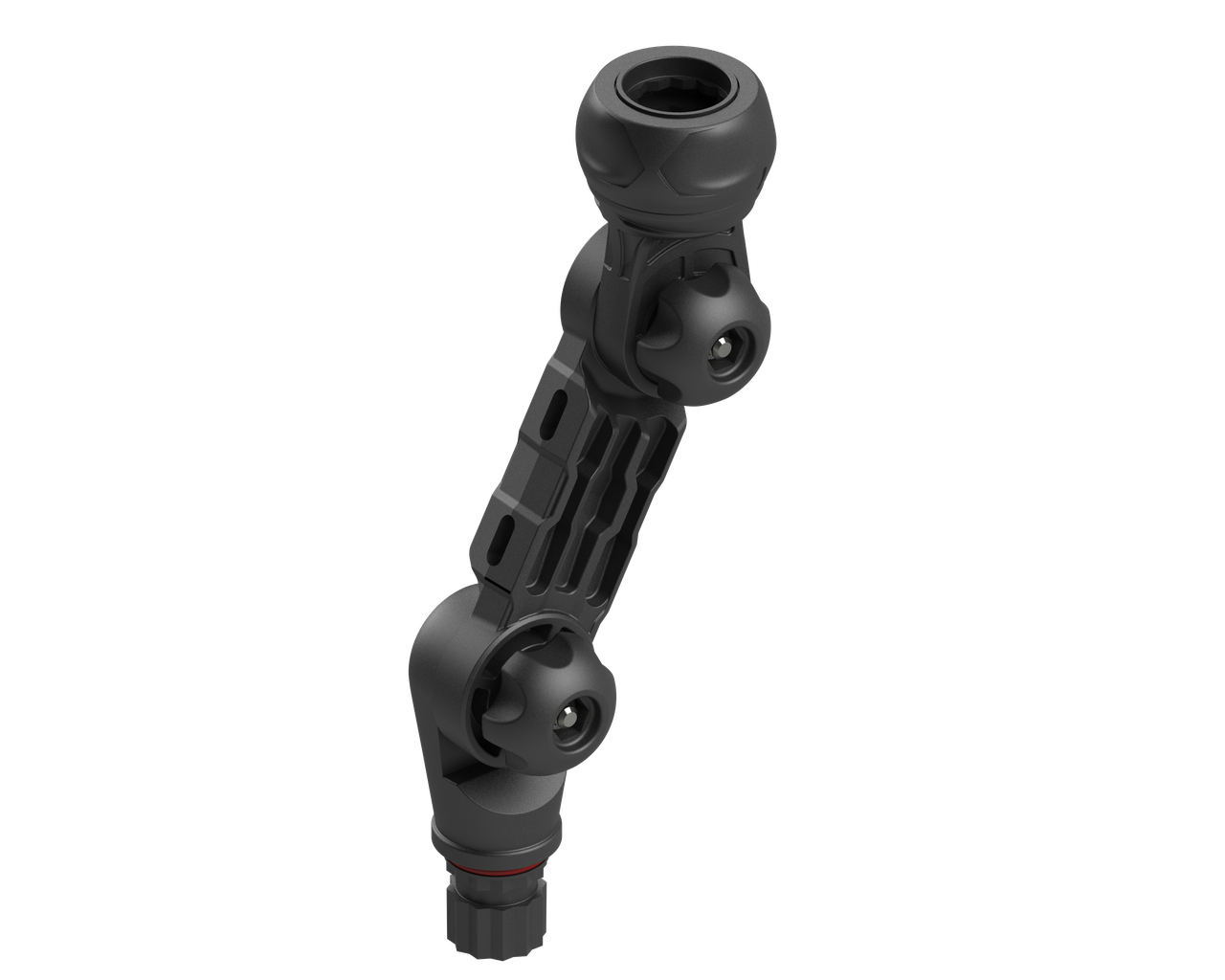

Замок для аксесуарів BORIKA FASTen FEx100 чорно-сірий з пластиковим подовжувачем L-100 мм (01.01.029.01.01)

Замок на подовжувачі даної моделі створений для закріплення на борту плавзасобів аксесуарів, які у процесі використання вимагають регулювання по висоті, виносу за борт та нахилу відносно місця встановлення. Довжина подовжувача становить 10 см. Замок, який входить до збірки, дозволяє користувачеві подовжити будь-які аксесуари, навіть ті, що не оснащені бічними шліцами. Сумісний з усіма аксесуарами BORIKA FASTen® та, за умови використання перехідних адаптерів, аксесуарів і девайси інших виробників (SCOTTY®, RAM®, RAILBLAZA®, YakAttack®, коропових снастей). Замок з’єднаний із адаптером шліцьовим сполученням, гвинтом і ручкою-гайкою. Послабивши кріплення, можна вибрати будь-який кут нахилу з кроком 27, 7° і закріпити аксесуар в цьому положенні. Фіксація аксесуара відбувається за принципом ROLL & LOCK: корпус замка обертається проти годинникової стрілки, що переводить замикаючий механізм у відкрите положення, після чого адаптер встановлюється в замок до упору і замок повертається за годинниковою стрілкою, затискаючи 7 із 12 зубів адаптера. FEx100 встановлюється в будь-якому замку для аксесуарів. Адаптер можна повертати на 360° навколо осі з кроком 30° і фіксувати в обраному положенні.

Призначення

Призначений для фіксації аксесуарів, оснащених адаптером у формі 12-кутної зірки, на відстані 100 мм від місця фіксації на плавзасобі. До збірки входить замок Ø 50 мм із торцевими шліцами, подовжувач моделі Ex100 і адаптер. Шліци подовжувача (27, 7°) з’єднані з одного боку зі шліцами замка, а з іншого - зі шліцами адаптера болтами M6*40 DIN 933 і гайками M6 DIN 934. Для фіксації положення нахилу передбачені 2 пластикові ручки. Адаптер, за допомогою якого конструкція фіксується в замку, має форму 12-кутної зірки. Адаптер фіксованого аксесуара до упору встановлюється в замок, замикаючий механізм якого знаходиться у відкритому положенні (корпус повернутий проти годинникової стрілки), після чого корпус замка повертається за годинниковою стрілкою, затискаючи 7 з 12 зубів адаптера. Литий подовжувач і основні деталі збірки виготовлені з армованого скловолокном поліаміду. Кріплення - з нержавіючої сталі марки А2 (крім 2-х латунних гайок M6 DIN 934).

Поради щодо монтажу та експлуатації

Конструкцію можна доповнити подовжувачами різних моделей зі шліцами 27, 7°. За необхідності більш точних налаштувань кроку нахилу, до збірки можна додати перехідні шайби моделі Dp230 з дрібнішими шліцами, що зменшить крок нахилу до 7, 5°. Подовжувач зі збірки може використовуватись окремо для створення конструкцій із бічними шліцами. Зверніть увагу, що замки на подовжувачах варто з обережністю використовувати із аксесуарами, які передбачають підвищені динамічні навантаження. Якщо плануєте використовувати замок за мінусової температури, рекомендується періодично обробляти червоне ущільнювальне кільце на адаптері силіконом. Це допоможе запобігти утворенню водяної плівки на рухомих частинах замка та адаптера. Замерзання цієї плівки може завадити роботі механізму. Щоб продовжити термін служби виробу, після використання в морській воді промийте його великою кількістю прісної.

Матеріали, які використовуються у виробі: армований скловолокном поліамід, нержавіюча сталь марки А2, латунь.

Комплектація: замок на подовжувачі FEx100.
