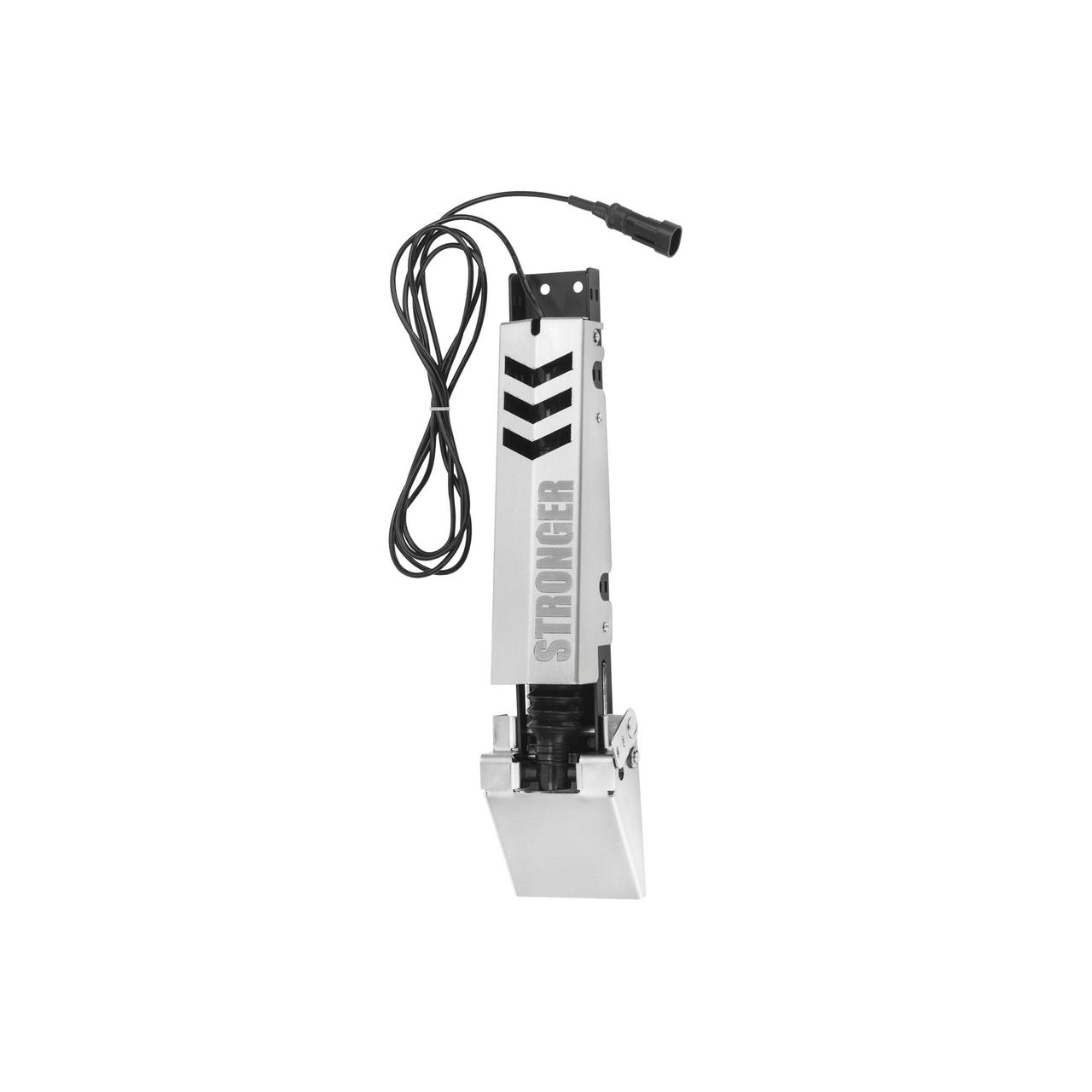

Регулятор положення трансдюсера RL 200 Lift

Цей пристрій призначений для вертикального підіймання/опускання трансд'юсера лунота. Ця функція дає змогу коректно відрегулювати занурення трансдюсера для різних умов експлуатації. Наприклад, для швидкісного пересування водою вам буде потрібно регулювання висоти занурення датчика лунота, оскільки внаслідок руху водою трансд'юсер «задушується» і в такий спосіб дані на екрані відлуння перестають бути актуальними, або не показуються зовсім. За допомогою цього пристрою ви зможете методом віддаленого регулювання підібрати необхідне вертикальне положення занурення трансдюсера і в такий спосіб задати оптимальне положення для його подальшого використання. Також цей пристрій необхідний для безпеки вашого датчика лунота, особливо під час руху водою навесні під час танення льоду, а також під час руху полотняної або мало відомої місцевості, де є велика ймовірність пошкодження трансдюсера.

У базовому комплекті під'єднання вертикального регулятора до панелі керування або виносної кнопки використовується кабель завдовжки 2 метри. (Прумпельний варіант) Якщо ваша необхідна довжина під'єднання перевищує 2 метри, у цьому разі вам потрібно придбати окремо кабель — подовжувач. Його довжина становить 4 метри. І в цьому разі ваша загальна монтажна довжина становитиме 6 метрів. Цієї довжини досить для встановлення на консоль керування практично будь-якого човна до 7 метрів завдовжки, якщо консоль встановлена не далі за середину човна.

Ми сподіваємося, що за допомогою цього пристрою рибалки й шанувальники активного відпочинку на воді зможуть підвищити якість своїх риболовель, а також безпеку на воді, завдяки чіткій інформації, яку вони зможуть отримати з екрана свого лунота! Ну і, звичайно ж, істотно заощадити свій бюджет на купівлю нових трансдюсерів!

ТЕХНІЧНЕ ОПИСАННЯ І КОМПЛЕКТАЦІЯ

Кріплення трансд'юсера до регулятора

Для кріплення трансд'юсера до регулятора вам необхідно просвердлити отвори в пластині регулятора, щоб вони відповідали розташуванню отворів кріплення трансдюйсера, як показано на малюнку вище.
Після встановлення регулятора на корму човна вам необхідно виставити кут нахилу датчика згідно з рекомендаціями виробника лунота. Надалі все вертикальне регулювання занурення датчика відбуватиметься дистанційно з місця керування вашим катером.

Встановлення регулятора

Встановлення регулятора відбувається за таким самим принципом, як і звичайне кріплення трансдюсера на корму човна, описаним в інструкції з експлуатації лунотом. Важливо, щоб регулятор і датчик ехолоту не грав за краї човна й у такий спосіб не створював додаткових перешкод у його роботі.

Керування регулятором за допомогою виносної кнопки

У базовому комплекті постачається виносна кнопка.
За допомогою неї ви зможете підняти й опустити трансд'юсер. Також ви зможете короткочасними натисканнями на клавішу підрегулювати датчик у потрібне вам положення. Але на жаль, цей варіант не зовсім зручний, оскільки немає можливості візуального контролю положення датчика.

Керування регулятором за допомогою панелі керування

Опціонально доступний комплект панелі та блока керування.
Короткочасним натисканням (1 сек.) на кнопки (MAN) ви можете досягти стиглого регулювання вертикального занурення датчика з точністю до 5 мм за одне натискання на кнопку зі стрілочкою вгору або вниз. Це дасть змогу вам знайти оптимальне, найбільш прецизійне положення занурення трансдюсера, що відповідно допоможе отримати найточнішу інформацію на екрані вашого лунота. За допомогою кнопки (M), за допомогою натискання й утримання впродовж 4 секунд, ви можете зафіксувати для себе так звану «любе положення» вертикального розташування датчика трансд'юсера. У цьому разі ви завжди зможете повернутися до свого «любого положення» після будь-яких маніпуляцій із пристроєм, просто короткочасно (1 сек.), натиснувши на кнопку (М), і пристрій автоматично установить датчик трансдюсера у ваше «любне положення», яке раніше було збережено. Навіть у разі вимкнення живлення від блока керування пристроєм, інформація про «любне положення» зберігається в його енергонезалежній пам'яті пристрою аж до наступної зміни вами цього «аматорного положення».

Комплектація

1. Регулятор Lift
2. Регулятор із базовим дротом під'єднання 2 метри
3. Виносна кнопка
4. Кріплення
5. Панель керування (опція)
6. Блок керування (опція)
7. Комплект дротів для блока керування (опція)
8. Інструкція
9. Гарантійний лист

ХАРАКТЕРИСТИКИ

Осьове навантаження 100 n

Струм під навантаженням 250 ma

Струм без навантаження 75 mA

Напруга 12 v

Швидкість підіймання — опускання 5 мм/c

Первісне охолоджувальне середовище повітря

Метод охолодження — пряма вода — повітря

Вага трансд'юсера — до 1000 грамів

Час безперервної роботи 2 хв

Габаритні розміри регулятора 360 x 80 x 65 мм

Габаритні розміри в пакованні 420 x 250 x 65 мм

Вага 1 кг

Гарантія 1 рік
