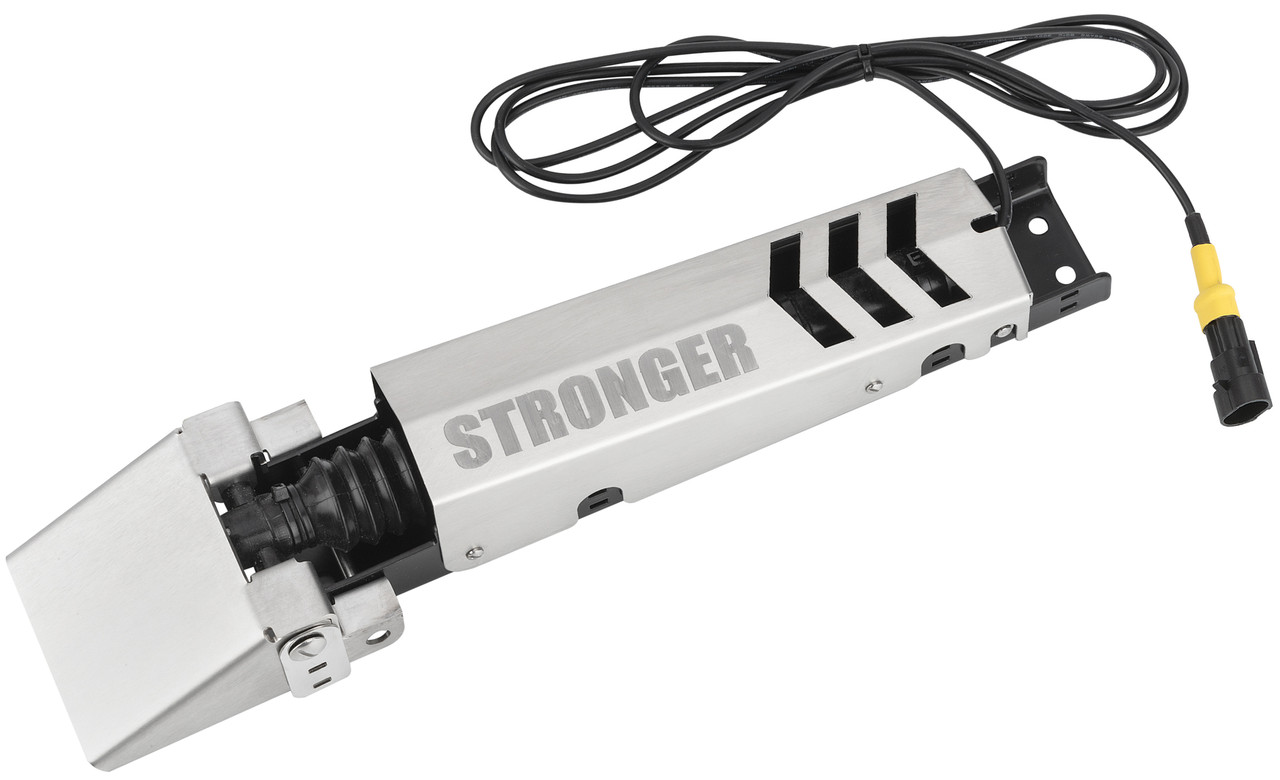

Регулятор положення трансдюсера Stronger PRO RL 200 PRO

Цей пристрій призначений для підіймання/опускання та регулювання коректного кута нахилу трансд'юсера лунота. Це необхідно для точного зображення даних ехолокації у випадках різного диференту човна на корму або на її ніс. Для правильного зображення даних трансдюсер має бути суто паралельно до водної гладі (горизонту). У такий спосіб рекомендують встановлювати свої трансд'юсери практично всі виробники ехолокаційного обладнання. У цьому разі відбитий сигнал, отриманий ним, буде найприправніше відтворювати інформацію на екрані вашого пристрою!

У базовому комплекті під'єднання регулятора до панелі керування або виносної кнопки використовується кабель завдовжки 2 метри. (Прумпельний варіант) Якщо ваша довжина під'єднання перевищує 2 метри, у цьому разі вам потрібно придбати окремо кабель — подовжувач. Його довжина становить 4 метри. І в цьому разі ваша загальна монтажна довжина становитиме 6 метрів. Цієї довжини досить для встановлення на консоль керування практично будь-якого човна до 7 метрів завдовжки, якщо консоль встановлена не далі за середину човна.

На малюнку вище представлені варіанти кутів нахилу трансдюсера, а також варіанти відмальовування риби на екрані лунота. Верхні дві картинки показують неправильне положення трансдюсера, таке положення датчика можливе або в разі неправильного початкового встановлення, або в разі наявності поздовжнього диферента на корму або на ніс човна (чащі — на корму). Тільки в разі, коли датчик розміщений строго паралельно до горизонту, інформація на екрані вашого лунота зображається чітко й без спотворень (нижня картинка). Але аналогічна ситуація відбувається і з рисуванням дна водойми. У разі неправильного положення датчика трансдьюсера реальна картина дуже сильно спотворюється на екрані вашого пристрою. Тому дуже важливо домогтися правильного кута нахилу трансд'юсера!

Човен залежно від кількості пасажирів, розміщеного на ньому вантажу, а також його ваги та місця розміщення, піддається поздовжньому осьовому крену (тангаж), який так само може бути спрямований як у носову частину, так і в кормову частину човна. Унаслідок чого штатно встановлений датчик у різних ситуаціях не завжди зображає інформацію коректно.

Наш пристрій спрямований саме на те, щоб мати можливість віддаленого електронного прецизійного регулювання кута нахилу трандюсера.

Під час тривалих швидкісних переходів, а також під час стоянки човна або в разі встановлення човна на лафет, ви можете підняти трансд'юсер на максимальну висоту практично паралельно кормі човни та в такий спосіб прибрати непотрібний опір датчика лунота про воду, запобігти обростанню трансд'юсера водоростями під час стоянки, а також запобігти поломці датчика під час зіткнення з водними перешкодами або дном водойми під час під час підходядження човна кормом до берега та на мілководді.

Також підйом датчика трансд'юсера дуже важливий у момент навантаження та подальшого транспортування човна на лафеті. Для цього ви натискаєте клавішу зі стрілочкою вгору на виносній кнопці або на панелі керування й датчик автоматично підніметься вгору до кінцевого положення.

Ми сподіваємося, що за допомогою цього пристрою рибалки й шанувальники активного відпочинку на воді зможуть підвищити якість своїх риболовель, а також безпеку на воді завдяки чіткій інформації, яку вони зможуть отримати з екрана свого лунота! Ну і, певна річ, істотно заощадити свій бюджет на купівлю нових трансдюсерів!

ТЕХНІЧНЕ ОПИСАННЯ І КОМПЛЕКТАЦІЯ

Кріплення трансд'юсера до регулятора

Для кріплення датчика до регулятора вам необхідно просвердлити отвори в пластині регулятора, щоб вони відповідали розташуванню отворів кріплення трансд'юсера, як показано на малюнку вище.
Після встановлення регулятора на корму човна вам необхідно спочатку виставити датчик згідно з рекомендаціями виробника ехолота. Надалі вся регулювання та підлаштування датчика до реальних умов відбуватиметься дистанційно з місця керування вашим катером.

Встановлення регулятора

Встановлення регулятора відбувається за таким самим принципом, як і звичайне кріплення трансдюсера на корму човна, описаним в інструкції з експлуатації лунотом. Важливо, щоб регулятор і датчик ехолоту не грав за краї човна й у такий спосіб не створював додаткових перешкод у його роботі.

Керування регулятором STRONGER за допомогою виносної кнопки

У базовому комплекті постачається виносна кнопка.
За допомогою неї ви зможете підняти й опустити трансд'юсер. Також ви зможете короткочасними натисканнями на клавішу підрегулювати датчик у потрібне вам положення, яке можна визначити за допомогою дуг риб на екрані. Але, на жаль, цей варіант не зовсім зручний, оскільки немає можливості візуального контролю положення датчика.

Керування регулятором STRONGER за допомогою панелі керування

Як опція доступний комплект панелі та блока керування.
Короткочасним натисканням (1 сек.) на кнопки (MAN) ви можете домогтися регулювання кута нахилу датчика з точністю встановлення до 2 градусів за одне натискання на кнопку зі стрілочкою вгору або вниз. Це дасть змогу вам знайти оптимальне, найбільш прецизійне положення кута нахилу трансд'юсера, що відповідно допоможе отримати найточнішу інформацію на екрані вашого лунота.
Якщо ви рибочите поодинці, або однією й тією самою командою, і використовуєте практично одну й ту саму вагу вантажу та розміщуєте його в тих же місцях, зберігаючи один і той же поздовжній дифферент човна, то за допомогою кнопки (M), за допомогою натискання й утримання в Упродовж 7-8 секунд ви можете зафіксувати для себе так зване «любне положення» кута нахилу датчика трансд'юсера. У цьому разі ви завжди зможете повернутися до свого «любого положення» після будь-яких маніпуляцій із пристроєм, просто короткочасно (1 сек.), натиснувши на кнопку (М), і пристрій автоматично установить датчик трансдюсера у ваше «любне положення», яке раніше було збережено в пам'ять. Навіть у разі вимкнення живлення від блока керування пристроєм, інформація про «любне положення» зберігається в його енергонезалежній пам'яті пристрою аж до наступної зміни вами цього «аматорного положення».

Комплектація

1. Регулятор Pro
2. Регулятор із базовим дротом під'єднання 2 метри
3. Виносна кнопка
4. Кріплення
5. Панель керування (опція)
6. Блок керування (опція)
7. Комплект дротів для блока керування (опція)
8. Інструкція
9. Гарантійний лист

ХАРАКТЕРИСТИКИ

Осьове навантаження 200 n

Струм під навантаженням 250 ma

Струм без навантаження 75 mA

Напруга 12 v

Швидкість підіймання — опускання 3,5 мм/c

Первісне охолоджувальне середовище повітря

Метод охолодження — пряма вода — повітря

Вага трансд'юсера — до 1000 грамів

Час безперервної роботи 2 хв

Габаритні розміри регулятора 360 x 80 x 65 мм

Габаритні розміри в пакованні 420 x 250 x 65 мм

Вага 1 кг

Гарантія 1 рік
